El dibujo técnico.
es un sistema de representación gráfica de diversos tipos de objetos, con el propósito de proporcionar información suficiente para facilitar su análisis, ayudar a elaborar su diseño y posibilitar su futura construcción y mantenimiento. Suele realizarse con el auxilio de medios informatizados o, directamente, sobre el papel u otros soportes planos.
La representación gráfica se basa en la geometría descriptiva y utiliza las proyecciones ortogonales para dibujar las distintas vistas de un objeto.
Los objetos, piezas, máquinas, edificios, planes urbanos, entre otros , se suelen representar en planta (vista superior, vista de techo, planta de piso, cubierta, entre otros ), alzado (vista frontal o anterior) y lateral (acotaciones); son necesarias un mínimo de dos proyecciones (vistas del objeto) para aportar información útil del objeto, dependiendo esto de la complejidad del mismo. Las vistas mencionadas de acuerdo al sistema ortogonal se llaman fundamentales por pertenecer al triedro fundamental, este triedro lo conforman el plano anterior, superior y lateral.
¿En qué se basan los formatos de papel?
Los formatos Standard están basados mayoritariamente en los formatos definidos en el año 1922, en la norma DIN 476 (Deutsches Institut für Normung o Instituto Alemán de Normalización). Este conjunto de normas a su vez ha sido la base para su equivalente internacional, las normas de tipo ISO (International Organization for Standarization u Organización Internacional para la Normalización)
La idea es simple, y se basa en que se trata de aprovechar de mejor forma el papel para desperdiciar el mínimo posible.
es un sistema de representación gráfica de diversos tipos de objetos, con el propósito de proporcionar información suficiente para facilitar su análisis, ayudar a elaborar su diseño y posibilitar su futura construcción y mantenimiento. Suele realizarse con el auxilio de medios informatizados o, directamente, sobre el papel u otros soportes planos.
La representación gráfica se basa en la geometría descriptiva y utiliza las proyecciones ortogonales para dibujar las distintas vistas de un objeto.
Los objetos, piezas, máquinas, edificios, planes urbanos, entre otros , se suelen representar en planta (vista superior, vista de techo, planta de piso, cubierta, entre otros ), alzado (vista frontal o anterior) y lateral (acotaciones); son necesarias un mínimo de dos proyecciones (vistas del objeto) para aportar información útil del objeto, dependiendo esto de la complejidad del mismo. Las vistas mencionadas de acuerdo al sistema ortogonal se llaman fundamentales por pertenecer al triedro fundamental, este triedro lo conforman el plano anterior, superior y lateral.
¿En qué se basan los formatos de papel?
Los formatos Standard están basados mayoritariamente en los formatos definidos en el año 1922, en la norma DIN 476 (Deutsches Institut für Normung o Instituto Alemán de Normalización). Este conjunto de normas a su vez ha sido la base para su equivalente internacional, las normas de tipo ISO (International Organization for Standarization u Organización Internacional para la Normalización)
Así, el pliego de tamaño 1 metro cuadrado recibe el nombre de A0, las siguientes divisiones que reducen su superficie a la mitad del anterior, reciben sucesivamente los nombres de A1, A2, A3, A4, A5, A6, A7 y A8, queriendo con ello indicar el número de cortes desde el pliego original, ayudando así a hacerse una idea de la superficie total.
Autodesk AutoCAD
Es, como lo indica su nombre, un software CAD utilizado para dibujo 2D y modelado 3D. Actualmente es desarrollado y comercializado por la empresa Autodesk.
Formato
|
A serie (mm)
|
0
|
841 × 1189
|
1
|
594 × 841
|
2
|
420 × 594
|
3
|
297 × 420
|
4
|
210 × 297
|
5
|
148 × 210
|
6
|
105 × 148
|
7
|
74 × 105
|
8
|
52 × 74
|
9
|
37 × 52
|
10
|
26 × 37
|
Autodesk AutoCAD
Es, como lo indica su nombre, un software CAD utilizado para dibujo 2D y modelado 3D. Actualmente es desarrollado y comercializado por la empresa Autodesk.
El nombre AutoCAD surge como creación
de la compañía Autodesk, en que Auto hace referencia a la empresa creadora del
software y CAD a Diseño Asistido por Computadora (por sus siglas en inglés)
teniendo su primera aparición en 1982.
AutoCAD es un software reconocido a nivel internacional por sus amplias capacidades de edición, que hacen posible el dibujo digital de planos de edificios o la recreación de imágenes en 3D, es uno de los programas más usados por arquitectos, Ingenieros, diseñadores industriales y otros.
AutoCAD es un software reconocido a nivel internacional por sus amplias capacidades de edición, que hacen posible el dibujo digital de planos de edificios o la recreación de imágenes en 3D, es uno de los programas más usados por arquitectos, Ingenieros, diseñadores industriales y otros.
Diseño asistido por computadora
El diseño asistido por computadora, más conocido por sus
siglas inglesas CAD (computer-aided design), es el uso de un amplio rango de
herramientas computacionales que asisten a ingenieros, arquitectos y
diseñadores . El CAD es también utilizado en el marco de procesos de
administración del ciclo de vida de productos (en inglés product lifecycle
management).
También se puede llegar a encontrar denotado con las siglas
CADD (computer-aided design and drafting), que significan «dibujo y diseño
asistido por computadora».
Estas herramientas se pueden dividir básicamente en
programas de dibujo 2D y de modelado 3D. Las herramientas de dibujo en 2D se
basan en entidades geométricas vectoriales como puntos, líneas, arcos y
polígonos, con las que se puede operar a través de una interfaz gráfica. Los
modeladores en 3D añaden superficies y sólidos.
Elementos de los sistemas CAD
El proceso de diseño en CAD consiste en cuatro etapas.
1.Modelado geométrico. Se describe como forma matemática o
analítica a un objeto físico, el diseñador construye un modelo geométrico
emitiendo comandos que crean líneas, superficies, cuerpos, dimensiones y texto;
los comandos introducidos dan a origen a una representación exacta en dos o
tres dimensiones del objeto.
2.Análisis y optimización del diseño. Después de haber
determinado las propiedades geométricas, se analiza el modelo virtual para
rectificar que no haya errores en el modelado (dimensiones, formas, etc.).
3.Revisión y evaluación del diseño. En esta etapa se
comprueba si existen interferencias entre componentes de cierto mecanismo que
impidan su correcto funcionamiento o deficiencias estructurales en el caso de
cuerpos sólidos. Esta etapa es de gran utilidad, ya que ayuda a evitar
problemas posteriores en la producción del producto, ya sea en el ensamble o en
el uso de la pieza.
Existen programas de animación y simulación dinámica para
el cálculo y análisis de las propiedades físicas (esfuerzos, deformaciones, deflexiones,
vibraciones) de los objetos que ayudan a determinar si el objeto cumple con los
requerimientos de diseño y de manufactura.
4.Documentación y dibujo (drafting). Por último, en esta
etapa se realizan planos técnicos y de trabajo. Se representan diferentes
vistas de la pieza, a escala, incluyendo perspectivas. Además de planos del
diseño la documentación puede incluir una memoria descriptiva con aspectos no
gráficos que sean necesarios para su manufactura, esta clase de datos se suelen
agregar en el pie de plano.
PASOS :
1.- Trazar una linea recta horizontal a partir de los 7 centimetros por debajo del margen superior.
2.- Luego marcar los puntos de fuga que estaran a 4 centimetros de distancia del margen izquierdo y derecho.
3.- Marquemos con iniciales los puntos de fuga el del lado izquierdo es Pf1 y el derecho Pf2;
4.- Luego ubiquemos el punto central inferior que estara a 1 cm de espacio del margen y en la mitad ó centro del margen inferior, marquen un punto, se llamara Punto de posicion y se escribe la inicial Pp1.
5.- y sobre ese punto inferior de posicion Pp1 a 3 centimetros hacia arriba exacto marquen otro punto se llamara pp2.
6.- Con estos puntos ahora tracen desde el punto Pf1 una linea recta hacia el pp1 y otra linea recta hacia el pp2, inclusive que la linea pase hacia el final de la hoja.
7.- tambien del lado derecho tracen desde el punto Pf2 una linea recta hacia el pp1 y otra linea recta hacia el pp2, inclusive que la linea pase hacia el final de la hoja.
8.- Podremos ver ahora la perspectiva desde el centro y la figura que se forma.
9.- Repetimos el procedimiento ahora hacia la parte superior de la hoja.
TALLER # 1
Lamina A4
margenes lados 1cm
margen interno 1cm
margen de datos 2cm alto
margen curso y fecha 7cm ancho
margen apellidos y descripcion lamina,

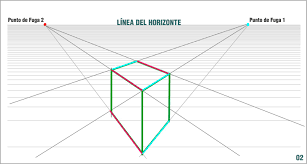

Punto de fuga
El punto de fuga es el lugar donde convergen todas líneas "paralelas" de color verde, y la línea del horizonte es la recta horizontal de color azul.
Punto de fuga situado en el horizonte.
Un punto de fuga, en un sistema de proyección cónica, es el lugar geométrico en el cual las proyecciones de las rectas paralelas a una dirección dada en el espacio, no paralelas al plano de proyección, convergen. Es un punto impropio, situado en el infinito. Existen tantos puntos de fuga como direcciones en el espacio. Un punto de fuga correspondiente a una dirección dada en el espacio queda definido mediante la intersección entre el plano de proyección y un rayo con dicha dirección trazado desde el origen (o punto de vista).
Un ejemplo intuitivo de punto de fuga es el lugar donde "veríamos confluir" los dos rieles de una vía rectilínea de tren dispuesta sobre un terreno plano infinito.
PASOS :
1.- Trazar una linea recta horizontal a partir de los 7 centimetros por debajo del margen superior.
2.- Luego marcar los puntos de fuga que estaran a 4 centimetros de distancia del margen izquierdo y derecho.
3.- Marquemos con iniciales los puntos de fuga el del lado izquierdo es Pf1 y el derecho Pf2;
4.- Luego ubiquemos el punto central inferior que estara a 1 cm de espacio del margen y en la mitad ó centro del margen inferior, marquen un punto, se llamara Punto de posicion y se escribe la inicial Pp1.
5.- y sobre ese punto inferior de posicion Pp1 a 3 centimetros hacia arriba exacto marquen otro punto se llamara pp2.
6.- Con estos puntos ahora tracen desde el punto Pf1 una linea recta hacia el pp1 y otra linea recta hacia el pp2, inclusive que la linea pase hacia el final de la hoja.
7.- tambien del lado derecho tracen desde el punto Pf2 una linea recta hacia el pp1 y otra linea recta hacia el pp2, inclusive que la linea pase hacia el final de la hoja.
8.- Podremos ver ahora la perspectiva desde el centro y la figura que se forma.
9.- Repetimos el procedimiento ahora hacia la parte superior de la hoja.
