Clase 3. Practica de angulos y arco.

TALLER 3 - INDIVIDUAL
Parte 1

1. En un documento de Word desarrolle el siguiente cuestionario; incluya teoria e imagenes de ejemplo en cada punto:

• Que es Angulo.
• Unidades de medida del angulo.
• Tipos de angulos.
• Suma de angulos, procedimiento.
• Division de angulos, procedimiento.
• Bisetriz de angulo.

1. Envie el documento nombre de documento"taller3angulo.docx" enviar por mail asunto: apellidos del alumno,cuso,taller3; mail del profesor: jorgetobarccc@gmail.com

TALLER 3 - INDIVIDUAL
Parte 2

DIBUJAR ANGULOS Y ARCOS EN AUTOCAD

1. En autocad se procedera a dibujar el arco segun la imagen,
2. al final el archivo se guarda como arcos1.dwg,
3. se envia al mail del profesor jorgetobarccc@gmail.com

Clase 3. Definicion de Angulos mediante la Creacion de arcos en AUTOCAD

Ángulos.

Definición

Si sobre un plano se consideran dos semirrectas de origen común, el plano queda dividido en dos regiones denominadas ángulos. Ángulo es por tanto la parte del plano comprendida entre dos semirrectas de origen común.

Los lados del ángulo son las dos semirrectas, el vértice, el origen común de ambas.

Se designan de tres formas:

• Por sus lados y vértice, coronados por un sombrerete, en forma de acento circunflejo AÔB.
• Por su vértice, con el sombrerete ô.

Tipos de ángulos

Los ángulos pueden ser:

1. Llanos: Si sus lados son dos semirrectas opuestas. Miden 180º. FIG. 14.

2. Convexos: Si son menores que un llano, se dividen en:

• Recto: Formado por dos rectas perpendiculares, mide 90º.
• Agudo: Si es menor que un ángulo recto.
• Obtuso: Si es menor que un llano y mayor que un ángulo recto. FIG. 15.

3. Cóncavos: Si son mayores que un ángulo llano. FIG. 16.

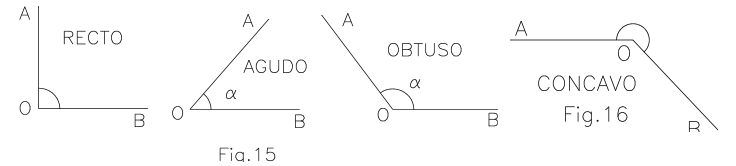

Tipos de ángulos. Figuras 15 y 16

Relaciones entre ángulos

Según la relación existente entre los ángulos, se pueden establecer los siguientes tipos de ángulos:

En función de la suma de ángulos.

• Complementarios: Dos ángulos son complementarios entre sí cuando entre los dos suman 90º o forman un ángulo recto.
• Suplementarios: Dos ángulos son suplementarios entre sí cuando entre los dos suman 180º o forman un ángulo llano. FIG. 17

En función de la posición de sus lados.

• Consecutivos: Dos ángulos son consecutivos cuando tienen un lado común.
• Adyacentes: Dos ángulos son adyacentes cuando son consecutivos y sus lados no comunes forman un ángulo llano. Son adyacentes todos los suplementarios. FIG. 18

Relaciones entre ángulos. Figuras 17 y 18

TALLER 3 - INDIVIDUAL

DIBUJAR ANGULOS Y ARCOS EN AUTOCAD

• Se procedera a dibujar los angulos y arcos descritos en el video,
• al final el archivo se guarda como angulosyarcos.dwg,
• se envia al mail del profesor jorgetobarccc@gmail.com

Clase 3. Practica 1 Autocad Basic Shapes.

Figuras Basicas

Los comandos que más conviene usar mediante teclado son los que incluyo en este artículo, ya que son los más frecuentes para realizar cualquier dibujo. Por lo mismo, estos comandos son primarios para comenzar a usar el programa.

En las listas a continuación se especifica el Comando tal y como se debe escribir en la Interfaz de Comandos. También se indica los Alias correspondientes. En algunos casos se indica más de un Alias para cada comando específico. También se muestra el botóncorrespondiente a cada comando. Por último se indica la función de cada comando en una breve explicación. La práctica de cada comando dará todas las pautas para el buen uso de cada uno.

Dibujo 2D

Los comandos a continuación son primarios para iniciar cualquier dibujo en AutoCAD.

Comando	Alias	Botón	Detalle
LINE	L		Dibuja rectas consecutivas especificando un punto inicial y los subsiguientes.
CIRCLE	C		Dibuja un círculo especificando su centro y radio (o diámetro)
ARC	A		Dibuja un arco especificando tres puntos
RECTANGLE	REC		Dibuja un rectángulo especificando dos esquinas opuestas
ELLIPSE	EL		Dibuja una elipse especificando un eje (recta) y la distancia al extremo de su otro eje
POLYGON	POL		Dibuja un polígono regular especificando su número de lados, su centro, y un radio (a un vértice o al centro de un lado)
PLINE	PL		Dibuja rectas y arcos consecutivos de la misma forma que el comando LINE dando como resultado un solo objeto de varios segmentos.
HATCH	H		Dibuja un sombreado especificando el área a sombrear y el tipo de textura en un cuadro de diálogo.

Para cancelar cualquier comando en uso se usa la tecla [ESC]. Para deshacer la última acción se usa el comando “UNDO” y para rehacerlo se usa “REDO”. Para aplicar el comando se usa la tecla [ENTER] o [ESPACIO].

Para repetir el último comando usado se presiona [ENTER].

Visualización

Conocer la forma de visualización de los dibujos es básico en AutoCAD. Los siguientes comandos serán de uso muy frecuente durante cualquier trabajo de dibujo.

Comando	Alias	Botón	Función
PAN	P		Arrastra la vista en la pantalla. Mantiene la ampliación.
ZOOM Window	Z, W		Amplía la vista especificando una ventana rectangular.
ZOOM Dynamic	Z, D		Cambia la vista de forma dinámica especificando tamaño y posición de una ventana
ZOOM Scale	Z, S		Cambia la ampliación de la vista especificando un factor respecto de la vista actual (X) o respecto del espacio papel (XP)
ZOOM Center	Z, C		Mueve la vista centrando un punto especificado en el dibujo.
ZOOM Object	Z, O		Amplía la vista de un objeto seleccionado.
ZOOM All	Z, A		Muestra todos los objetos dibujados y los límites de la grilla previamente definida
ZOOM Extents	Z, E		Muestra todos los objetos dibujados

Insertar Texto

Clase 3. Introduccion Autocad

AutoCAD

Autodesk AutoCAD es, como lo indica su nombre, un software CAD utilizado para dibujo 2D y modelado 3D. Actualmente es desarrollado y comercializado por la empresa Autodesk. El nombre AutoCAD surge como creación de la compañía Autodesk, en que Auto hace referencia a la empresa creadora del software y CAD a Diseño Asistido por Computadora (por sus siglas en inglés "Computer Aided Design"), teniendo su primera aparición en 1982.1 AutoCAD es un software reconocido a nivel internacional por sus amplias capacidades de edición, que hacen posible el dibujo digital de planos de edificios o la recreación de imágenes en 3D; es uno de los programas más usados por arquitectos, ingenieros, diseñadores industriales y otros.

Taller 1

• Realizar el sgte dibujo en Autocad.
• Al finalizar enviarlo al mail jorgetobarccc@gmail.com
• en el asunto del mail escriba sus apellidos y curso

DIBUJO 1.

Cuando una recta sea paralela al Eje, su recta afín también será paralela al Eje. Sencillo pero brillante

DIBUJO 2.

Cubo. en perspectiva con corte interno.

Ejercicio 3. Perspectiva a dos puntos de fuga

Ejercicio 3. Perspectiva a dos puntos de fuga

1. La linea de horizonte, se mide a la mitad del alto de su lamina.
2. Los puntos de fuga 1 y 2 se miden a 3 cm desde el margen.
3. El punto de fuga 3 se mide a la mitad del margen superior y con espacio de 1cm hacia abajo.
4. En la parte inferior se debe establecer un punto de posicion PP, que se mide a la mitad del margen superior y con espacio de 1cm hacia arriba.
5. Luego trace las rectas que intersectan los puntos, establesca la figura de Prisma segun el ejemplo.

Ejercicio 2 Perspectiva Punto fuga central

Pasos:

1. hacer el marco del formato A4 a 1,5cm por cada lado
2. hacer el marco de los datos del dibujo a espacio de 1,5cm de alto y 5cm para el curso; 5cm para fecha; 5cm para numero de lamina; el resto apellidos y nombres
3. trazar una linea de horizonte a 5cm contados desde el margen inferior hacia arriba
4. en la linea de horizonte exactamente calculando el centro de la misma marcar el punto de fuga PF1.
5. trazar una linea de horizonte nueva a 1,5cm desde el margen superior hacia a bajo, y marcar 2 puntos de fuga uno al lado izquierdo y otro al lado derecho exactamente en los extremos de esa linea.

Ejercicio Perspectiva

1. Ubicamos una recta vertical:

2.   A partir de esa línea recta comenzaremos a armar la perspectiva.

El primer paso será entonces hacer llegar de cada uno de sus extremos, líneas que lleguen al Punto de fuga 1:

3. Luego haremos lo mismo hacia el Punto de Fuga 2:

4. Ahora trazaremos verticales a cada lado, señalizando así la extensión del cubo a construir. (por ahora, no pensaremos en medidas/distancias exactas)

5. Para ubicarnos mejor, y avanzar ordenadamente, pondremos letras a las ultimas verticales trazadas, llamándolas “a” y “b”.

Entonces, desde “a” y “b” trazaremos líneas que lleguen al Punto de Fuga 2, que es el que esta opuesto a ellos (esto es así porque si observamos al punto de fuga 1, no es necesario marcarlas)

6. Haremos el mismo procedimiento desde “c” y “d”, ahora trazando líneas que llegan a su punto de fuga opuesto, o sea, al Punto de Fuga 1:

7. Ya casi terminamos, solo falta trazar una linea más para que queden construidas las seis caras del cubo. ¿de cual se trata?:

8. Así es! Es la cuarta línea vertical. De esta manera queda construido el cubo:

9. Como detalle, podemos dejar las líneas auxiliares (de fuga) como líneas de puntos. Asi luego el cubo se apreciará mejor.

Listo!!!!

10. Ahora otro ejemplo un poco mas complejo pero, con el mismo sistema

Al finalizar lo guardamos con nuestro nombre/apellido y enviamos al mail del profesor jorgetobarccc@gmail.com

Clase 2. Dibujo Trazos Fundamentales

CONCEPTUALES	PROCEDIMETALES	ACTITUDINALES
-          Dibujo Técnico. - Uso y manejo de instrumentos de trazo y medición. -          Tipos y calidad de línea. -          Rotulación.	·  Investigación bibliográfica acerca de la definición de dibujo técnico y la utilización de instrumentos. ·  Ejercicios de rotulado. ·  Realización de ejercicios propuestos donde se utilicen los instrumentos de dibujo ·  Utilización de los lápices en líneas a mano alzada	Valora la importancia de dibujo. Reconoce y genera ejemplos  de dibujo técnico

TRAZAR v. tr.

Dibujar una cosa mediante rayas o líneas.

Ejemplo:  ha trazado el plano del hotel.

Trazos Fundamentales

Denominamos punto al cruce de dos líneas, este no tiene dimensión. En lo sucesivo lo denominaremos por letras mayúsculas.

Una línea es  una sucesión ilimitada de puntos. Cuando estos van en la misma dirección definen una recta. La denominaremos por una letra minúscula.

Si la recta está limitada en uno de sus extremos, estaremos definiendo una semirrecta.

Si se encuentra limitado por los dos extremos será un segmento.

Si dos rectas se cortan formando un ángulo de 90º, estas serán perpendiculares.

Trazados Fundamentales en el Plano

• Perpendicularidad
• Paralelismo
• Ángulos
• Arco

Perpendicularidad . Rectas perpendiculares.

Dos rectas son perpendiculares cuando se cortan formando ángulos rectos. Dos rectas perpendiculares formarán por tanto cuatro ángulos rectos.

Paralelismo

Se llaman rectas paralelas  a aquellas que situadas en un mismo plano, no se encuentran por más que se prolonguen en ambas direcciones.

Angulo

Un ángulo es la parte del plano comprendida entre dos semirrectas que tienen el mismo punto de origen o vértice.

Denominamos ángulo plano convexo a la porción de espacio comprendida entre dos semirrectas a y b que se cortan en un punto V que es el vértice del mismo.

Se llama ángulo llano, al definido por dos semirrectas opuestas.

Se llama ángulo adyacente, al contiguo, cuyos lados no comunes son semirrectas opuestas.

TALLER 1

1. Realizar todos los trazos aprendidos hoy en el software Autocad,
2. Luego de realizados los trazos enviar el archivo de dibujo al mail jorgetobarccc@gmail.com
